法蘭軸襯

法蘭軸襯介紹

UM法蘭軸襯，在原先的軸襯外圈上另外附加有平面墊圈，形成一體。在機械工程的部分，受到相當多工程師的喜愛，省去定位機構之設計。即使與其他品牌的產品外觀相同，但性能及品質相比，我們仍不亞於他們。

採用我們UM專有的配方技術，自潤滑複合材料賦予軸襯極低的摩擦係數，同時顯著提升了耐磨性能與使用壽命，於各式各樣之產業，表現能長期穩定運作，並且可達到與金屬媲美的強度和剛性。

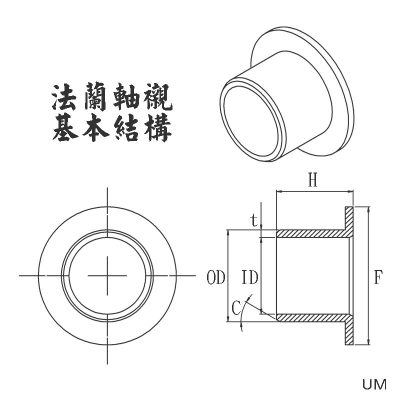

法蘭軸襯基本結構

法蘭軸襯是一個結合軸襯之簡潔設計，外加定位功能性的工程巧思，有益於成本降低。它的核心目的仍然不變的是在軸與孔之間，提供低摩擦的滑動介面，同時吸收震動與保護機構。以下六點是法蘭軸襯的基本構造:

內徑(ID)

與旋轉軸心接觸，大多都仍有極細微的間隙，需具備良好的表面光潔度與耐磨性。可設計為光滑面或帶有潤滑槽(溝槽)。

外徑(OD)

壓入進孔裡面，形成固定配合，稱干涉配合。有些設計會加上外部溝槽以利定位、防止位移或潤滑。

高度(H)或長度(L)

決定軸襯的接觸面積，軸心偏擺的穩定性。可依應用需求選擇長的或短的，一般會與整體的軸心長度成正比。

壁厚(t)

適當的厚度，影響承載能力與吸震效果。薄壁設計可減輕重量，但需注意變形風險；另外，持續增加厚度，並不代表能夠持續增加承載能力，除非有特殊用途，則過度的厚度是不必要的成本浪費。

倒角(C)

統一設計，頂部外徑為導角處，有助於容易安裝至孔裡面；內徑底部為導角處，有助於將軸心容易放進軸襯裡面。

法蘭(F)

一側擴展成圓盤狀，用於防止軸襯產生軸向移動。提供額外的位置的定位與承載面，使用起來相當方便。

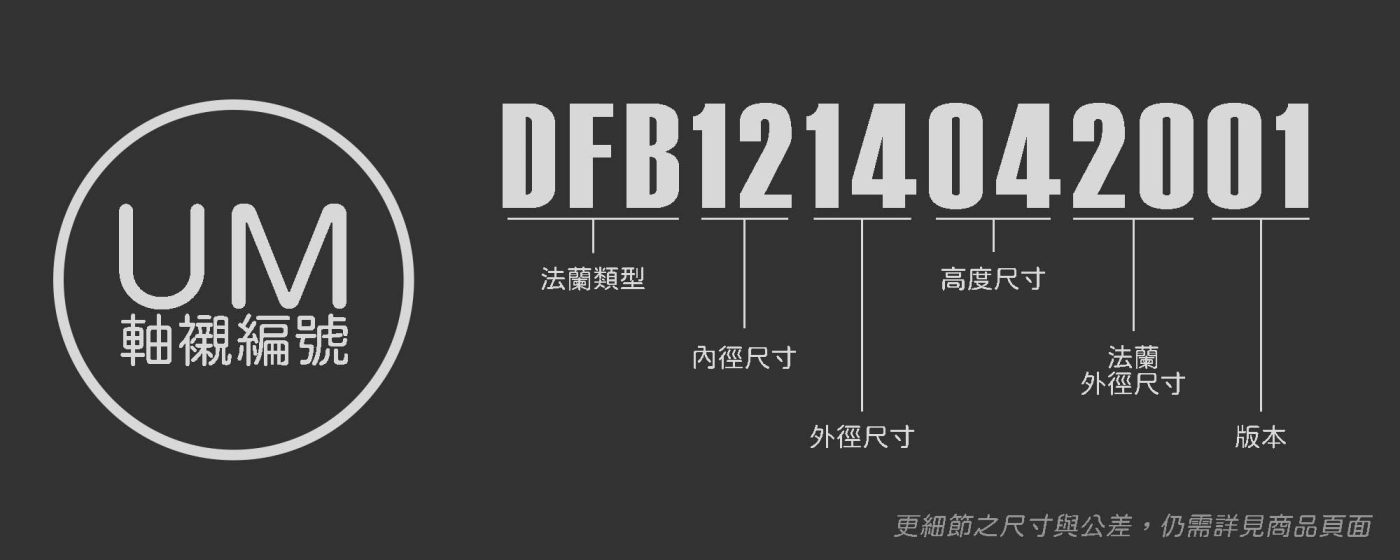

編號說明

我們通常用數字與文字來表示軸襯的尺寸，相近的尺寸，未必每個軸襯都是整數。例如，對於圓柱形的軸襯，您會看到DBH作為編號的開頭。對於法蘭型的軸襯，你會看到DFB作為編號的開頭。

接著，後續的數字，分別代表內徑、外徑、高度、法蘭外徑、版本，例如，DFB1214042001 中的 12 表示為內徑 12 毫米，14表示為外徑 14 毫米。04表示為高度4毫米，20表示為法蘭外徑20毫米，01表示為版本。

我們提供的數值是近似值，並不是整數，舉例來說，14數值很可能是14.20mm。因此，需要點選連結到進入商品業面，確認更細節的尺寸與公差。

規格表

以下列出了我們線上商店中所有法蘭軸襯的當前產品規格。我們提供數種尺寸規格，可根據您的設計與使用狀況進行選擇。陸續有更多產品將在此更新。

如果您找不到所需要的規格嗎? 它們可能只是尚未放在網站上。請隨時聯絡我們，我們將竭誠為您服務。
