UM材質資料表
UM材質資料表,通常包含各種之物理和機械性能數據。這些數據有助於工程師及設計師選擇適合之材料來應用在不同之項目中。以下是一些常見的性能指標:
材質\項目 | 拉力強度 (MPa) | 延伸率 (%) | 彎曲強度 (MPa) | 彎曲彈性係數 (MPa) | 壓縮強度 (MPa) |
---|---|---|---|---|---|
904/9045 | 55 | 9.0 | 89 | 2689 | 88 |
6T | 59 | 3.2 | 90 | 2399 | 33 |
9T | 62 | 3.0 | 84 | 2206 | 93 |
9TP | 66 | 3.0 | 94 | 2240 | 95 |
9TG02 | 80 | 2.5 | 135 | 3908 | 116 |
9TG06 | 100 | 2.0 | 167 | 8274 | 132 |
T2 (Triton 2000) | 69 | 3.0 | 87 | 2143 | 94 |
T3 (Triton 3000) | 138 | 2.0 | 214 | 10342 | 150 |
T5A (Triton 5000A) | 130 | 2.0 | 210 | 10812 | 112 |
T5B (Triton 5000B) | 110 | 2.0 | 198 | 17927 | 130 |
材質\項目 | 比重 | 摩擦係數 (鋁) | 摩擦係數 (鋼) | 適用溫度 (℃) | PV值 (MPa m/s) |
---|---|---|---|---|---|
904/9045 | 1.40 | 0.11 | 0.10 | -30 ~ +85 | 0.53 |
6T | 1.28 | 0.09 | 0.08 | -40 ~ +130 | 2.61 |
9T | 1.30 | 0.10 | 0.08 | -40 ~ +160 | 5.25 |
9TP | 1.32 | 0.11 | 0.09 | -40 ~ +220 | 6.66 |
9TG02 | 1.35 | 0.14 | 0.12 | -40 ~ +160 | 5.74 |
9TG06 | 1.50 | 0.16 | 0.15 | -40 ~ +160 | 6.37 |
T2 (Triton 2000) | 1.32 | 0.11 | 0.09 | -40 ~ +160 | 5.95 |
T3 (Triton 3000) | 1.45 | 0.18 | 0.17 | +260 | 7.71 |
T5A (Triton 5000A) | 1.43 | 0.14 | 0.13 | +280 | 8.76 |
T5B (Triton 5000B) | 1.43 | 0.12 | 0.11 | +290 | 9.11 |
以上數據供參考。實際選擇應根據具體應用需求進行詳細分析。如果您需要更詳細之資料或特定材質之性能數據,請聯絡我們。
還有更多材質之搭配,可依照客戶使用狀況而調整。
材質專有名詞說明
抗拉強度
抗拉強度,是指材料在受拉伸力作用下,直到斷裂時所能承受之最大應力。這一性能指標是評估材料在拉伸負荷下抵抗變形和斷裂能力之重要參數。
延伸率
延伸率,是指材料在拉伸至斷裂時,試品之標距部分相對於原始標距之延伸變形量之百分比。在應用中能夠承受較大之變形而不會斷裂,適用於需要高變形能力的結構件。
彎曲強度
彎曲強度,是指材料在彎曲試驗中斷裂時所能承受之最大應力。
彎曲彈性係數
彎曲彈性係數,是指衡量材料在彎曲載荷下的剛性和抵抗變形能力之一個參數。
壓縮強度
壓縮強度,是指材料在壓縮載荷作用下所能承受之最大應力。
比重
亦稱為密度,是描述材料質量與其體積之間關係之物理量。
摩擦係數
表示兩個接觸表面之間的摩擦力之法向力的比值。它反映了材料之間的摩擦程度。
PV值
PV值是指在高溫高壓條件下,材料能夠承受的最大壓力和速度之組合。PV值是壓力和速度之乘積,通常用於描述材料在高溫高壓下之性能。

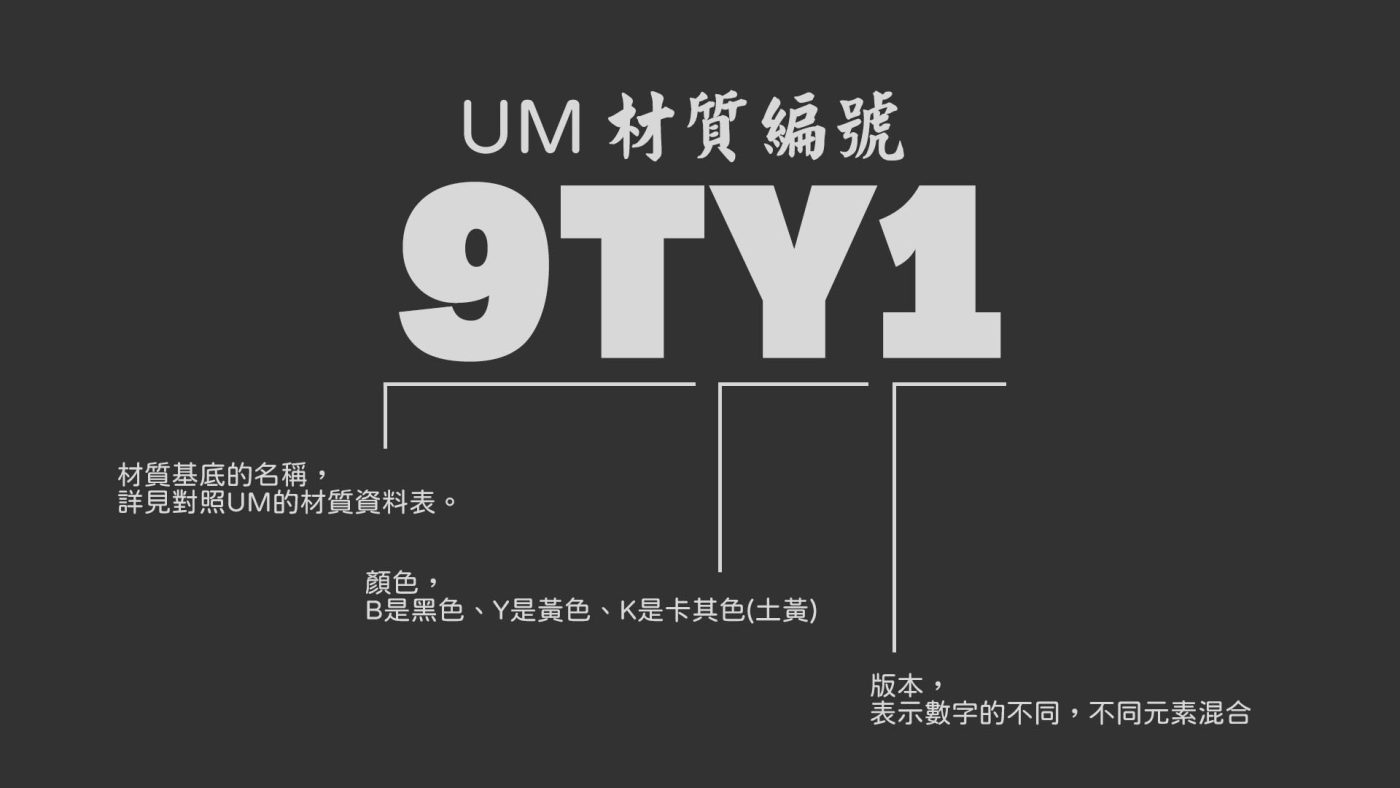

材質編號是什麼意思?
UM總是用編號對材質來做管理。 例如,您可能會看到904B1、9TY1、9TK1、9TGK1等等。
前2至3個字代表材料基底,904B1中的904,9TY1的9T,這些文字可以對照到材質資料表,幫助各位選擇材質的基底,但會根據不同版本(編號的最後一個字)而有所不同,故材質性能僅供參考。
最後第2個字,904B1中的B,9TGK1的K,代表顏色,例如B是黑色、Y是黃色、K是卡其色(土黃)。由於每個人對顏色感受不同,加上為了便利性,故顏色僅供參考。
最後1個字,代表著版本,相同的基底,卻有不同的元素混合,衍伸出各種版本。
材質特性簡圖
UM提供材質特性簡圖,與材質資料表不同的是,它比較簡單簡便,目的在於簡化性能上之數值,並且具有經驗性、結果性,讓大家直接閱讀重點、快速的解讀,更能確認材質之間的差別,範例如下:
材質特性簡圖
904B1
耐磨: 🌑
抗紫外線: 🌑🌑
尺寸安定-吸濕: 🌑🌑🌑
尺寸安定-溫度: 🌑
對鋁的適應性: 🌑🌑🌑
對鐵的適應性: 🌑🌑
🌑越多,表示性能越好,最多三個。
若有其它特性材質之需求,請填寫"聯絡表單"或歡迎來電洽詢。
溫度,表示該材質運行時之最高使用溫度。
速度,表示該材質能夠適合運轉速度之能力。🌑越多,速度越好
負載,表示該材質能夠適合重量之能力。🌑越多,承重越好
耐磨,表示該材質對在磨耗摩擦方面的綜合整體表現。🌑越多,耐用性越好。
抗紫外線,表示該材質對紫外線之抵抗能力。🌑越多,抵抗越好。
尺寸安定-吸濕,表示該材質在吸水吸濕之時候之尺寸變化,🌑越多,尺寸變化越小。
尺寸安定-溫度,表示該材質受到溫度上升或下降時之尺寸變化,🌑越多,尺寸變化越小。
對鋁的適應性,表示該材質與鋁合金材質摩擦時之表現,🌑越多,表現越好。
對鐵的適應性,表示該材質與鐵材質摩擦時之表現,🌑越多,表現越好。
